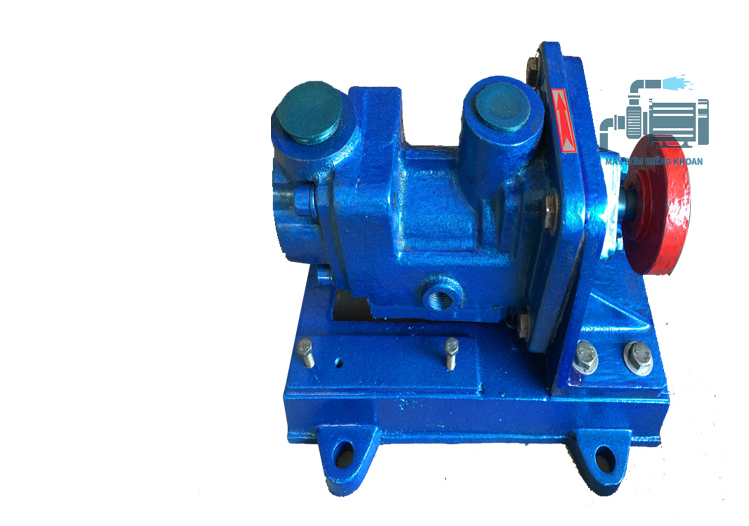

Máy bơm trục vít ba dòng 3G

Bơm ba trục vít dòng 3G thích hợp để vận chuyển dầu không ăn mòn và các loại dầu và chất lỏng bôi trơn tương tự. Phạm vi độ nhớt của chất lỏng được vận chuyển bằng bơm ba trục vít dòng 3G thường là 3,0 ~ 760mm2/S (1,2 ~ 100°E). Môi trường có độ nhớt cao có thể được vận chuyển bằng cách gia nhiệt và giảm độ nhớt. Nhiệt độ của nó thường không vượt quá 350°C.

Gọi ngay hotline: 0869 809 386

Chat với nhân viên qua Zalo

Danh mục: BƠM TRỤC VÍT Thẻ: bơm trục vít, Máy bơm trục vít ba dòng 3G

Mô tả

Giới thiệu về máy bơm ba trục vít dòng 3G :

Bơm ba trục vít chủ yếu sử dụng nguyên lý chia lưới trục vít, dựa vào các trục vít quay để tạo lưới với nhau trong ống bọc máy bơm, bịt kín môi trường vận chuyển trong khoang chia lưới và đẩy môi trường liên tục và đồng đều dọc theo trục vít đến cổng xả, mang lại sự ổn định ổn định cho hệ thống. Máy bơm ba trục vít thích hợp để vận chuyển các loại dầu không ăn mòn, các loại dầu và chất lỏng bôi trơn tương tự. Phạm vi độ nhớt của chất lỏng vận chuyển thường là 3,0 ~ 760mm2/S (1,2 ~ 100°E). Môi trường có độ nhớt cao có thể được vận chuyển bằng cách gia nhiệt và giảm độ nhớt. Nhiệt độ của nó thường không quá 350oC.

Máy bơm ba trục vít dòng 3G bao gồm loại đa năng 3G và loại hàng hải 3GC. Máy bơm ba trục vít là máy bơm hầm kiểu cánh quạt do sự chia lưới lẫn nhau của các rãnh xoắn ốc trên trục vít dẫn động và trục vít dẫn động và sự phối hợp của chúng với bề mặt bên trong ba lỗ của ống lót, một con dấu động nhiều giai đoạn. Buồng có thể được hình thành giữa đầu vào và đầu ra của bơm ba trục vít, các buồng bịt động này sẽ liên tục di chuyển chất lỏng theo chiều dọc từ đầu vào của bơm đến đầu ra của bơm và tăng dần áp suất của chất lỏng vận chuyển, do đó tạo thành liên tục. , chất lỏng có áp suất chuyển động theo chiều dọc, mịn. Chất lỏng được cung cấp bởi bơm ba trục vít dòng 3G không chứa các hạt rắn.

Ưu điểm của máy bơm ba trục vít dòng 3G:

1. Môi trường được vận chuyển bằng bơm ba trục vít là tuyến tính và liên tục, không bị khuấy hoặc đập.

2. Máy bơm ba trục vít có độ rung nhỏ và độ ồn thấp.

3. Bơm ba trục vít có áp suất cao và hiệu suất cao.

4. Máy bơm ba trục vít có cấu trúc đơn giản, dễ tháo rời và lắp ráp.

5. Máy bơm ba trục vít có kích thước nhỏ và trọng lượng nhẹ.

6. Máy bơm ba trục vít bị mòn nhẹ.

7. Máy bơm ba trục vít được sử dụng trong dầu khí, sợi hóa học, luyện kim, máy móc, năng lượng điện, máy công cụ, tàu thủy, thủy tinh, đường cao tốc và các ngành công nghiệp khác.

8. Bơm ba trục vít thích hợp để vận chuyển dầu nhiên liệu, dầu bôi trơn, dầu thủy lực, nhựa đường và các chất lỏng bôi trơn khác tương tự như dầu.

9. Bơm ba trục vít được sử dụng làm bơm bôi trơn trong lĩnh vực công nghiệp, làm bơm thủy lực trong hệ thống thủy lực, làm bơm phân phối và bơm tăng áp trong hệ thống nhiên liệu, và làm bơm phân phối và tiếp nhiên liệu trong hệ thống phân phối dầu .

10. Phạm vi lưu lượng là 0,2 ~ 600m3 / n và áp suất làm việc tối đa có thể đạt tới 6,3MPa. Máy bơm ba trục vít là máy bơm dịch chuyển dương kiểu rôto, chủ yếu sử dụng nguyên lý chia lưới vít. Các vít quay ăn khớp với nhau trong ống bọc máy bơm để bịt kín môi trường vận chuyển trong khoang chia lưới.

Con dấu cơ khí thường được sử dụng. Máy bơm ba trục vít được dẫn động bằng động cơ điện thông qua khớp nối càng. Nó quay theo chiều kim đồng hồ từ đầu kéo dài của trục chính đến máy bơm.

Bơm 3 trục vít chính và vít phụ 16MnCrS5, 40Cr, 45, 38CrMoALA

Thân bơm ba trục vít: HT200, QT450-10, ZCuSn10Pl, ZG270-500

Máy bơm ba trục vít dòng 3G bao gồm 3G, 3GR, 3Gr, 3GN và 3GW.

Thông số máy bơm ba trục vít dòng 3G:

người mẫu	Áp suất xả P MPa	Giao thông Q		Tốc độ n vòng/phút	NPSH yêu cầu rm	Hiệu suất η %	động cơ điện
người mẫu	Áp suất xả P MPa	m3/giờ	L/phút	Tốc độ n vòng/phút	NPSH yêu cầu rm	Hiệu suất η %	kw điện	người mẫu
25×4-46	1.0	0,8	13	1450	4	62	0,75	Y802-4
	2,5	0,6	10	1450	4	60,6	1,5	Y90L-4
	1.0	2.0	33	2900	4,5	59,4	1,5	Y90S-2
	2,5	1.6	26	2900	4,5	69	3	Y100L-2
30×4-46	1.0	1.6	26	1450	4,5	63,5	1.1	Y90S-4
	2,5	1.2	20	1450	4,5	61	2.2	Y100L1-4
	1.0	3.6	60	2900	5	60	2.2	Y90L-2
	2,5	3.2	53	2900	5	69	4	Y112M-2
36×4-46	1.0	2,8	46	1450	4,5	66	2.2	Y100L1-4
	2,5	2.4	40	1450	4,5	66,5	4	Y112M-4
	1.0	6,5	108	2900	5	60,5	4	Y112M-2
	2,5	6	100	2900	5	72	7,5	Y132S2-2
42×4-46	1.0	4,8	80	1450	5	62	4	Y112M-4
	2,5	4.2	70	1450	5	73	5,5	Y132S1-4
	1.0	10,5	175	2900	5,5	61	5,5	Y132S1-2
	2,5	10	166	2900	5,5	72	15	Y160M2-2
45×4-46	1.0	6.3	106	1450	5	70	3	Y100L2-4
	2,5	5,9	99	1450	5	74	7,5	Y132M-4
	1.0	13,5	225	2900	5,5	60	7,5	Y132S2-2
	2,5	13	217	2900	5,5	75	15	Y160M2-2
60×4-46	1.0	15,5	255	1450	5	71,3	11	Y160M-4
	2,5	14,5	245	1450	5	74	15	Y160L-4
	1.0	32	533	2900	5,5	63	18,5	Y160L-2
	2,5	31,5	525	2900	5,5	77	37	Y200L2-2
70×2-46	0,6	hai mươi bốn	400	1450	5	71	7,5	Y132M-4
	1.0	23,5	390			75	11	Y160M-4
	1.6	22,5	370			76	15	Y160L-4
70×4-46	1.0	24,5	408	1450	5	72,5	18,5	Y180M-4
70×4-46	2,5	23,5	392	1450	5	79	30	Y200L-4
80×2-46	0,6	36,5	608	1450	5	72	11	Y160M-4
	1.0	35	594			75,5	18,5	Y180M-4
	1.6	34,5	575			76,5	hai mươi hai	Y180L-4
80×4-46	1.0	37	617	1450	5,5	72	30	Y200L-4
80×4-46	2,5	35	590	1450	5,5	78,1	45	Y225M-4
100×2-46	0,6	72,5	1208	1450	5	73	hai mươi hai	Y180L-4
	1.0	71	1183			77	37	Y225S-4
	1.6	60,5	1158			79	45	Y225M-4
100×4-46	1.0	72,5	1208	1450	5,5	73	55	Y250M-4
100×4-46	2,5	70	1165	1450	5,5	78,5	75	Y280S-4
S100×3-27	0,6	72	1196	1450	6	62	hai mươi hai	Y180L-4
	1.6	70	1160			72	55	Y250M-4
	2,5	69	1145			74	75	Y280S-4
S120×3-27	0,8	123	2055	1450	6	74,5	55	Y250M-4
	1,5	120	2010			76	90	Y280M-4
	2,5	115	1920			78,5	132	Y315M-4
